背景：

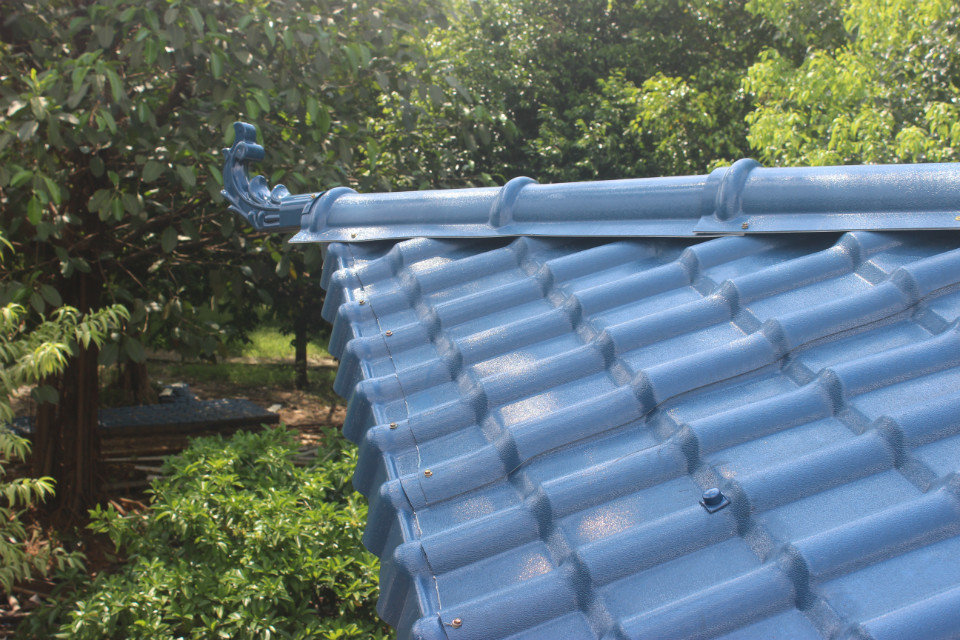

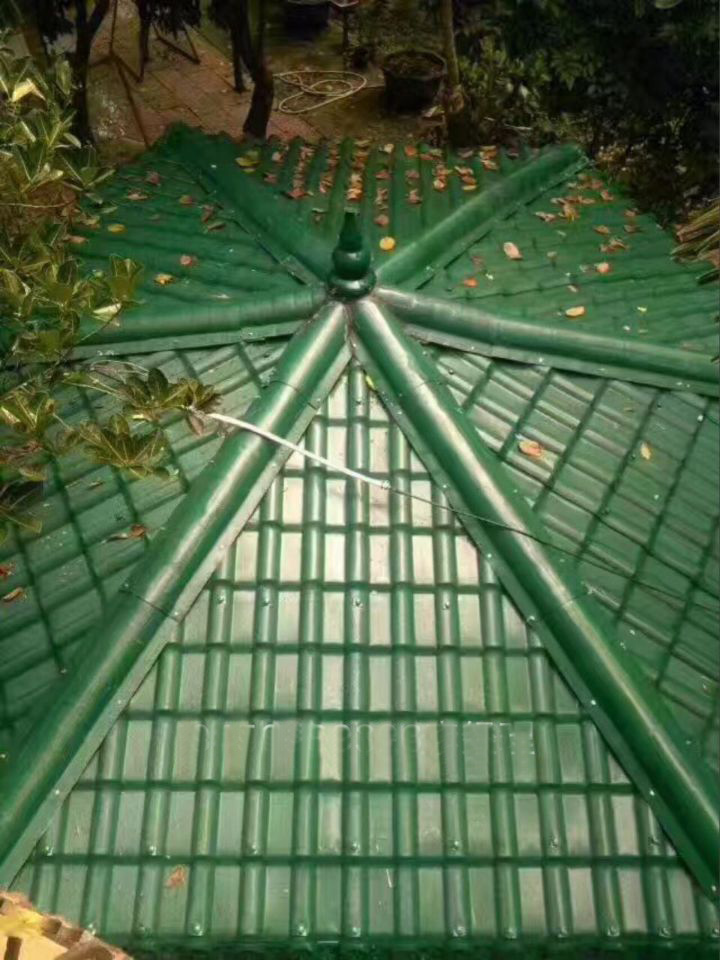

目前，市面上現有的樹脂瓦多為合成的，合成樹脂瓦具有顏色持久、質輕、自防水、堅韌、保溫隔熱、隔音、耐腐蝕、抗風防震、抗冰雹、抗污、綠色環保、防火、絕緣、安裝方便等優點，而且造型美觀立體感強，顏色極具中國元素，合成樹脂瓦被廣泛應用于各類**建筑屋面裝飾。

但是，在合成樹脂瓦中，以熱塑性塑料做骨架層，由于PVC材料固有的熱脹冷縮特性以及自身機械強度的限制，大面積合成樹脂瓦，在炎熱的天候中極易塌腰變形、裂縫漏水，而在寒冷的天候中，當遇到外力沖擊時，即使底面復合一層玻璃纖維纖，仍然無助于表面受沖擊時的破裂。存在結構強度低、使用壽命短等缺陷。

實現要素：

本實用新型旨在提供一種拼裝式波浪樹脂瓦，通過快速拆卸組裝的來實現破損零部件的更換，減少損失，增加樹脂瓦的強度。

為實現上述目的，本實用新型的技術方案如下：

一種拼裝式波浪樹脂瓦，其特征在于：包括多片弧形波峰瓦和弧形波谷瓦，每片弧形波峰瓦兩側設置有定位凸板，每片弧形波谷瓦兩側開有與凸板大小適配的導向滑槽，弧形波峰瓦和弧形波谷瓦依次連接形成波浪狀；所述弧形波谷瓦內設置有弧形增強板。

進一步地，所述弧形增強板為金屬板，且在弧形增強板上設置有多個連接孔。
進一步地，所述弧形增強板外側連接有防銹外殼。
進一步地，所述防銹外殼通過螺釘連接到弧形增強板外。
進一步地，所述防銹外殼噴涂或滾涂有防水層。
進一步地，所述導向滑槽一側設置有防脫擋板。


本實用新型的有益效果在于：本實用新型的波浪式樹脂瓦為拼裝式結構，各個零件之間互換性能強，可以在某些板塊損壞后只進行部分更替，節省成本；并且在各個零件的連接處具有一定的縫隙，避免在熱脹冷縮過程中快速坍塌變形。

其次，本實用新型在每片弧形波谷瓦內設置有金屬的增強板，增強板能有效進行承力，避免損壞和變形，增加整體的實用壽命。

下面結合附圖與具體實施例對本實用新型做進一步說明。

如圖1所示，一種拼裝式波浪樹脂瓦，包括多片弧形波峰瓦1和弧形波谷瓦2，每片弧形波峰瓦1兩側設置有定位凸板4，每片弧形波谷瓦2兩側開有與凸板大小適配的導向滑槽5，所述導向滑槽5一側設置有防脫擋板。弧形波峰瓦1和弧形波谷瓦2依次連接形成波浪狀；所述弧形波谷瓦2內設置有弧形增強板3。

所述弧形增強板3為金屬板，且在弧形增強板3上設置有多個連接孔。所述弧形增強板3外側連接有防銹外殼，該防銹外殼通過螺釘插入到連接孔內固定在增強板外。所述防銹外殼噴涂或滾涂有防水層。

在實際使用過程中，本實用新型將多片弧形波峰瓦1和弧形波谷瓦2一一連接形成一個完整的弧形板。整個連接過程操作簡單，且結構穩定，只需將弧形波峰瓦1上的定位凸板4沿著弧形波谷板的導向滑槽5插入，直至抵在導向滑槽5的防脫擋板。

本實用新型的波浪式樹脂瓦為拼裝式結構，各個零件之間互換性能強，可以在某些板塊損壞后只進行部分更替，節省成本；并且在各個零件的連接處具有一定的縫隙，避免在熱脹冷縮過程中快速坍塌變形。

其次，本實用新型在每片弧形波谷瓦2內設置有金屬的增強板，增強板能有效進行承力，避免損壞和變形，增加整體的實用壽命。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。


特征：

1.一種拼裝式波浪樹脂瓦，其特征在于：包括多片弧形波峰瓦和弧形波谷瓦，每片弧形波峰瓦兩側設置有定位凸板，每片弧形波谷瓦兩側開有與凸板大小適配的導向滑槽，弧形波峰瓦和弧形波谷瓦依次連接形成波浪狀；所述弧形波谷瓦內設置有弧形增強板。

2.根據權利要求1所述的拼裝式波浪樹脂瓦，其特征在于：所述弧形增強板為金屬板，且在弧形增強板上設置有多個連接孔。

3.根據權利要求2所述的拼裝式波浪樹脂瓦，其特征在于：所述弧形增強板外側連接有防銹外殼。

4.根據權利要求3所述的拼裝式波浪樹脂瓦，其特征在于：所述防銹外殼通過螺釘連接到弧形增強板外。

5.根據權利要求3所述的拼裝式波浪樹脂瓦，其特征在于：所述防銹外殼噴涂或滾涂有防水層。

6.根據權利要求1所述的拼裝式波浪樹脂瓦，其特征在于：所述導向滑槽一側設置有防脫擋板。

技術總結
本實用新型公開了一種拼裝式波浪樹脂瓦，包括多片弧形波峰瓦和弧形波谷瓦，每片弧形波峰瓦兩側設置有定位凸板，每片弧形波谷瓦兩側開有與凸板大小適配的導向滑槽，弧形波峰瓦和弧形波谷瓦依次連接形成波浪狀；所述弧形波谷瓦內設置有弧形增強板。采用本實用新型能夠有效對損壞零件進行更換，并且提高強度，節省成本。
